La différence entre la vanne de porte API 6A et la vanne de porte ordinaire

1. Normes et certifications
Vannes de porte API 6A
Fabriqué conformément à l'API 6A de l'American Petroleum Institute, spécification pour la tête de puits et les équipements d'arbres de Noël.
Cette norme est une norme internationalement reconnue pour l'industrie pétrolière et gazière, couvrant l'ensemble du processus, y compris les matériaux, la conception, la fabrication, les tests, l'inspection et le contrôle de la qualité.
L'API 6A, pour les têtes de puits de pétrole et de gaz à haute pression, nécessite des produits pour répondre aux exigences suivantes:
PSL (niveau de spécification du produit): De PSL1 à PSL4, plus le niveau est élevé, plus les exigences sont strictes.
PR (Exigences de performance): Spécifie les indicateurs de performance pour la pression, la température, la scellage et la durée de vie.
Classe de température (T): couvre les conditions de fonctionnement des températures extrêmement froides à élevées, telles que les gammes de température L, P et X.
NACE MR0175 / ISO 15156: assure un fonctionnement sûr dans des environnements corrosifs contenant du sulfure d'hydrogène (H₂s).
Les normes courantes pour les soupapes de porte standard comprennent l'API 600/602/603, ASME B16.34 et GB / T 12234. Cette valve est principalement utilisée dans les industries conventionnelles telles que les pipelines municipaux, les chaudières, les centrales électriques, les produits chimiques et les navires.

Les exigences de résistance aux sulfures et de résistance à haute pression sont inférieures et les classifications PSL et PR ne sont généralement pas nécessaires.

Les exigences de certification sont relativement détendues, ce qui le rend adapté à des environnements à risque faible et moyen.

2. Conception et structure

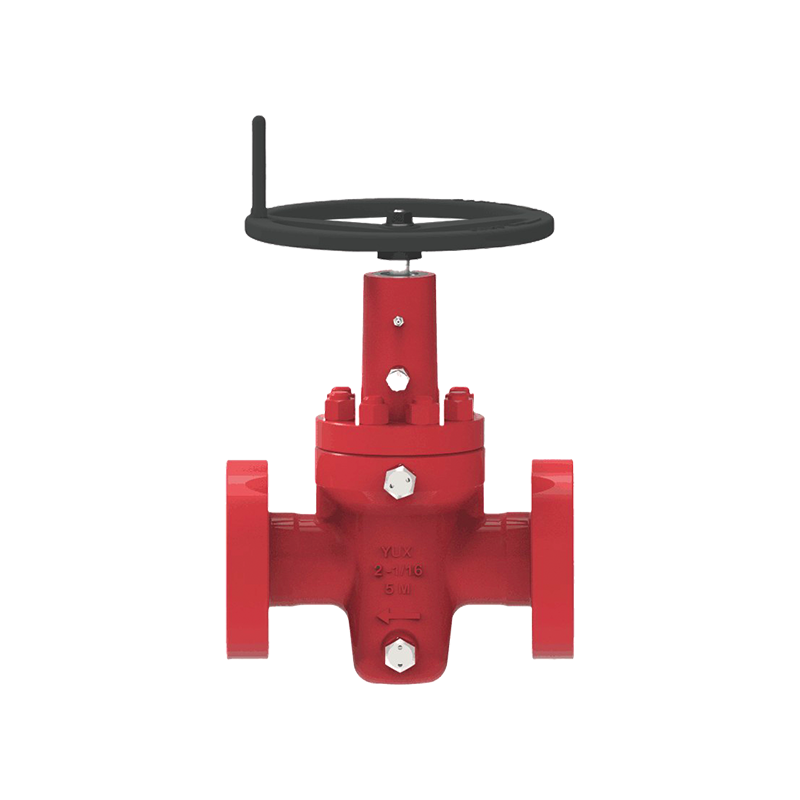

API 6A Valve de porte
Construction du corps de la valve: généralement construite à l'aide d'un processus de forgeage en une seule pièce, le corps de valve possède une forte résistance au matériau et une structure interne dense, capable de résister à des pressions et des températures extrêmes.
Méthode d'étanchéité: principalement le scellage métal-métal, il maintient un joint fiable sous haute pression, à haute température, chargé de sable et corrosif. Certaines vannes utilisent des structures d'étanchéité élastiques ou composites pour les applications à basse pression.
Type de disque de soupape: généralement une conception de porte parallèle ou à double disque offre des forces d'ouverture et de fermeture faibles et une capacité d'écoulement élevée.
Évaluation de pression: Disponible de 2 000 psi à 20 000 psi.
Conception spéciale: dispose d'emballage STEM, de compensation automatique des sièges et de ports d'injection de graisse pour un entretien facile sur place. Vanne de porte ordinaire
Structure corporelle: principalement coulé, entraînant une baisse des coûts de production, mais la densité des matériaux n'est pas aussi bonne que les pièces forgées.
Joint: principalement des joints non métalliques (tels que le caoutchouc ou le polytétrafluoroéthylène (PTFE)), adapté aux applications à moyenne et basse pression telles que l'eau, le gaz et l'huile.
Disque de soupape: Les disques de type coin élastiques sont couramment utilisés, qui sont simples à fabriquer et adaptés à une utilisation générale.
Évaluation de pression: varie généralement de PN16 (environ 200 psi) à PN100 (environ 1450 psi), significativement inférieure à l'API 6A.
Exigences de conception: pas de fonctionnalités de tête de puits spécifiques à l'API 6A, telles que les ports de graisse et les doubles joints.

3. Environnement de fonctionnement
Vannes de porte API 6A
Spécialement utilisé dans l'industrie pétrolière et gazière, notamment:
Puits
Arbres de Noël
Collecteurs de rassemblements et de transport à haute pression
Plates-formes de forage offshore
L'environnement de fonctionnement est extrêmement exigeant: haute pression, température élevée, basse température et liquides contenant des CO₂, H₂s, du sable et des fluides corrosifs.
Les performances, la sécurité et la fiabilité de l'étanchéité des valves sont extrêmement exigeantes; Toute échec pourrait entraîner de graves accidents tels que des éruptions et des explosions.
Vannes de porte ordinaires
Couramment utilisé dans l'alimentation et le drainage municipaux, le CVC, les pipelines industriels, la vapeur électrique, les aliments et les applications pharmaceutiques.
Les conditions de fonctionnement sont relativement légères: transportant principalement des supports à la température et à la pression ambiants ou à des pressions moyennes à faibles.
Même si une fuite ou une défaillance se produit, le risque est généralement faible et la maintenance et le remplacement sont faciles.

4. Coût et entretien
API 6A Valve de porte
Coût: Les prix de fabrication et d'achat sont élevés car ils nécessitent l'acier en alliage à haute résistance (comme AISI 4130, AISI 410, Inconel 625), qui subit un traitement thermique et des tests rigoureux.
Entretien:
Des tests de pression réguliers et des contrôles de fuite sont nécessaires.
Certains produits sont conçus avec des ports d'injection de graisse et des capacités de remplacement des sièges en ligne, facilitant l'entretien rapide pendant les opérations de puits.
Le personnel de maintenance doit posséder des connaissances spécialisées et se conformer aux réglementations de sécurité des API et des sociétés pétrolières.
Vanne de porte ordinaire
Coût: relativement faible, principalement en fonte, en acier au carbone ou en acier inoxydable.
Entretien:
Structure simple, facile à réparer ou à remplacer.
Les pièces sont largement compatibles et peuvent être remplacées à faible coût.
Aucune inspection régulière complexe n'est requise; Les réparations ne sont généralement requises que lorsqu'un dysfonctionnement se produit.
